Rąbek profesjonalny

Bratex Standing Seam to zestaw komponentów do budowy dachów i elewacji. Pokrycie wykonywane jest ze specjalnie dobranych stopów metalu, przy użyciu właściwych akcesoriów, niezbędnych narzędzi, maszyn i profesjonalnego wsparcia technicznego. Panel dachowy lub elewacyjny produkowany jest ze stali, aluminium lub blachy cynkowej. Zapewnia najwyższą szczelność, trwałość i nadaje nieporównywalnego z żadnym innym pokryciem blaszanym charakteru powierzchni.

75 lat gwarancji produktu
75 lat gwarancji produktu
Dowolność formowania i estetyka wykończenia
Dowolność formowania i estetyka wykończenia

Wizualizacja 3D

Arkusz
Połać

Opis produktu

Trzy rodzaje materiału
Trzy rodzaje materiału

Rozwiązanie Bratex Standing Seam to aż trzy rodzaje materiału — najmocniejsza i najbardziej elastyczna stal, trwałe aluminium oraz klasyczna blacha cynkowa. Wybór odpowiedniego rodzaju blachy zależy jest od zapisów w projekcie, specyfiki obiektu lub preferencji inwestora.

Materiał: stal
Materiał: stal

Blacha stalowa produkcji SSAB Szwecja to materiał niezwykle trwały, odporny na warunki ekspozycji, o niskiej rozszerzalności liniowej, łatwy w obróbce i instalacji przy temperaturze nawet -15°C. Dostępny jest w szerokiej gamie kolorystycznej, lakierowany hutniczo według opatentowanej koncepcji powłok GreenCoat Pro BT. Wykazuje niezwykłą odporność na zarysowania, uderzenia stalowym młotkiem dekarskim, zagięcia i naciągnięcia pod różnymi kątami bez ryzyka pęknięcia.

Materiał: aluminium
Materiał: aluminium

Blacha aluminiowa produkcji HYDRO Norwegia jest metalem o niewielkiej wadze i dobrych walorach obróbki mechanicznej. Wytwarzana jest ze stopu aluminium serii 3005 oraz hutniczo lakierowana w atrakcyjnych propozycjach kolorystycznych.

Materiał: cynk
Materiał: cynk

Blacha wytapiana z cynku SHG o najwyższej czystości z domieszką miedzi i tytanu posiada możliwość łatwego formowania i dopasowania do kształtu.  Dostępna jest w trzech odmianach — naturalna oraz patynowana chemicznie na kolor szary (Patyna Grey) lub węglowy (Patyna Carbon).

Komponenty Standing Seam
Komponenty Standing Seam

Prefabrykowane panele do zastosowania dachowego i elewacyjnego to podstawowy produkt systemu. Dostarczany jest bezpośrednio z firmy Bratex Dachy Mrzygłód jako panele z zamkami po obu stronach do felcowania. Oprócz nich firma dostarcza takie materiały jak: blachy w kręgu i płaskie, klipsy montażowe profesjonalne, folie, mały i membrany dachowe. Możliwe jest również wypożyczenie profesjonalnych urządzeń (profilarki, zaginarki do łuków, felcarki do zamków, narzędzia do zakańczania rąbka) w symbolicznej cenie.

Dowolność formowania i estetyka wykończenia
Dowolność formowania i estetyka wykończenia

Blacha na felc pozwala na różnorodne formowanie — jest bardzo plastyczna i podatna na obróbkę, można z niej wykonać niemalże każdy detal i nie ulega pękaniu. Jej specyfika pozwala na wykonanie wszelkich elementów wykończeniowych oraz kształtów połaci, w tym także tych ze stylem  zdobionym, np. dla obiektów sakralnych.

Najczęściej spotykane metody felcowania

Rąbek stojący pojedynczy
Rąbek stojący pojedynczy łamany
Rąbek leżący pojedynczy
Rąbek stojący podwójny
Rąbek leżący podwójny

Dane techniczne

W zależności od charakterystyki obiektu i rodzaju wybranego poszycia należy odpowiednio dostosować strukturę podkonstrukcji. Zalecamy wcześniejszy kontakt z Działem Wsparcia Technicznego.

Prefabrykowane panele
Stal PLX Stal Standard Aluminium Cynk
Wysokość rąbka [mm] 27 27 27 27
Szerokość wsadu [mm] 410 / 445 / 620 / 670 410 / 620 410 / 620 500
Szerokość efektywna panelu [mm] 325 / 360 / 535 / 585 325 / 535 325 / 535 415
Zakres długości [mb] 0,7-12 0,7-12 0,7-12 0,7-12
Grubość blachy [mm] 0,6 0,5 0,7 Natura 0,65 / 0,7
Patyna Grey, Patyna Carbon 0,7
Pakowanie stelaż zwrotny lub opcjonalna paleta drewniana bezzwrotna
Protekcja powierzchni folia klejowa opcjonalnie folia klejowa opcjonalnie folia klejowa opcjonalnie Natura bez folii
Patyna Grey, Patyna Carbon z folią klejową w cenie
Blacha płaska w kręgu
Stal PLX Stal Standard Aluminium Cynk
Grubość blachy [mm] 0,6 0,5 0,7 w kręgu
Natura 0,65 / 0,7
Patyna Grey, Patyna Carbon
0,7
płaska
Natura, Patyna Grey, Patyna
Carbon 0,65 / 0,7
Szerokość blachy [mm] w kręgu
410 / 445 / 620 / 670
płaska
1250
w kręgu
410 / 620
płaska
1250
w kręgu
410 / 620
płaska
1250
w kręgu
500
płaska
1OOO
Waga odpowiednio do szerokości [kg/mb] w kręgu
1,85 / 2,00 / 2,79 / 3,02
płaska
5,63
w kręgu
1,48 / 2,23
płaska
4,5
w kręgu
0,78 / 1,18
płaska
2,38
grubość 0,65 mm
w kręgu 2,35
płaska 4,7
grubość 0,7 mm
w kręgu 2,5
płaska 5
Średnica wewnętrzna kręgu [mm] 508 508 508 508
Minimalna ilość w kręgu odpowiednio do szerokości [mb] 54 / 50 / 35 / 33 67 / 44 128 / 84
Pakowanie paleta drewniana zwrotna, ułożenie kręgów "okiem na bok", lub "okiem do góry", w zależności od ilości
Protekcja powierzchni folia klejowa opcjonalnie folia klejowa opcjonalnie folia klejowa opcjonalnie Natura bez folii
Patyna Grey, Patyna Carbon z folią klejową w cenie
Parametry materiału
Stal PLX Stal Standard Aluminium Cynk
Grubość [mm] 0,6 0,5 0,7 0,7
Waga odpowiednio do grubości [kg/m²] 4,5 3,6 1,9 4,7 / 5,0
Minimalny promień gięcia [T] 1,5 1 2 2,5
Minimalna temperatura środowiska pracy [°C] -15 5 0 5
Liniowa rozszerzalność termiczna [mm/m/°C] 0,012 0,012 0,022 0,022
Maksymalna długość panelu dachowego [m] 30 30 15 10

Powłoki i kolory

Blacha stalowa
Blacha stalowa PLX
Pro Gloss BT
Pro Matt BT
Blacha aluminiowa
Alu Matt PUR
Blacha cynkowa
Cynk Natura
Cynk Patyna
Pro Gloss BT

Pro Gloss BT

Efekt lakieru:
Połyskujący fakturowany
Rodzaj blachy:
Blacha stalowa PLX
Protekcja rdzenia:
Cynk 350 g/m²
Rodzaj lakieru:
Bio-technologia
75
75 lat
gwarancji
produktu
75
30 lat
gwarancji
koloru
045 / RAL 9006
742 / RAL 8004
758 / RAL 3009
Metalowe próbki kolorów blach Bratex oraz poniższe piktogramy służą jedynie jako ogólny pogląd na kolor, którego odcień w rzeczywistości może nieznacznie się różnić. Czterocyfrowa symbolika RAL jest jedynie punktem odniesienia, ponieważ struktura lakieru uwydatnia pozostałe cechy koloru, którego odbiór będzie inny niż katalogowy.
Pro Matt BT

Pro Matt BT

Efekt lakieru:
Satynowy fakturowany
Rodzaj blachy:
Blacha stalowa PLX
Protekcja rdzenia:
Cynk 350 g/m²
Rodzaj lakieru:
Bio-technologia
75
75 lat
gwarancji
produktu
75
30 lat
gwarancji
koloru
015 / RAL 9005
036 / RAL 7016
044 / RAL 9007
045 / RAL 9006
087 / RAL 7011
975 / RAL 6021
Metalowe próbki kolorów blach Bratex oraz poniższe piktogramy służą jedynie jako ogólny pogląd na kolor, którego odcień w rzeczywistości może nieznacznie się różnić. Czterocyfrowa symbolika RAL jest jedynie punktem odniesienia, ponieważ struktura lakieru uwydatnia pozostałe cechy koloru, którego odbiór będzie inny niż katalogowy.
Alu Matt PUR

Alu Matt PUR

Efekt lakieru:
Matowy gruboziarnisty
Rodzaj blachy:
Blacha aluminiowa
Protekcja rdzenia:
stop aluminium 3005 z dodatkami głównymi mangan mniejszościowymi (*) tytan, chrom, miedź, cynk, magnez, krzem, żelazo
Rodzaj lakieru:
Poliuretanowy (PUR) matowy
75
75 lat
gwarancji
produktu
75
25 lat
gwarancji
koloru
015 / RAL 9005
2H3 / RAL 7021
RAL 7005
RAL 7030
Metalowe próbki kolorów blach Bratex oraz poniższe piktogramy służą jedynie jako ogólny pogląd na kolor, którego odcień w rzeczywistości może nieznacznie się różnić. Czterocyfrowa symbolika RAL jest jedynie punktem odniesienia, ponieważ struktura lakieru uwydatnia pozostałe cechy koloru, którego odbiór będzie inny niż katalogowy.
Cynk Natura

Cynk Natura

Efekt lakieru:
Połyskujący
Rodzaj blachy:
Blacha cynkowa
Protekcja rdzenia:
cynk SHG 99,995% z dodatkami głównymi miedź mniejszościowymi (*) aluminium, tytan
Rodzaj lakieru:
Cynk połyskujący
50
50 lat
gwarancji
produktu
Metalowe próbki kolorów blach Bratex oraz poniższe piktogramy służą jedynie jako ogólny pogląd na kolor, którego odcień w rzeczywistości może nieznacznie się różnić. Czterocyfrowa symbolika RAL jest jedynie punktem odniesienia, ponieważ struktura lakieru uwydatnia pozostałe cechy koloru, którego odbiór będzie inny niż katalogowy.
Cynk Patyna

Cynk Patyna

Efekt lakieru:
Matowy
Rodzaj blachy:
Blacha cynkowa
Protekcja rdzenia:
cynk SHG 99,995% z dodatkami głównymi miedź mniejszościowymi (*) aluminium, tytan
Rodzaj lakieru:
Cynk matowy
50
50 lat
gwarancji
produktu
Patyna Carbon
Patyna Grey
Metalowe próbki kolorów blach Bratex oraz poniższe piktogramy służą jedynie jako ogólny pogląd na kolor, którego odcień w rzeczywistości może nieznacznie się różnić. Czterocyfrowa symbolika RAL jest jedynie punktem odniesienia, ponieważ struktura lakieru uwydatnia pozostałe cechy koloru, którego odbiór będzie inny niż katalogowy.
Zobacz materiały

Warianty montażu Standing Seam

W zależności od charakterystyki obiektu i rodzaju wybranego poszycia należy dostosować strukturę podkonstrukcji.

Zalecamy wcześniejszy kontakt z Działem Wsparcia Technicznego.

Typ 1 – dach, podkonstrukcja drewniana z krokwi
typ 1
typ 1

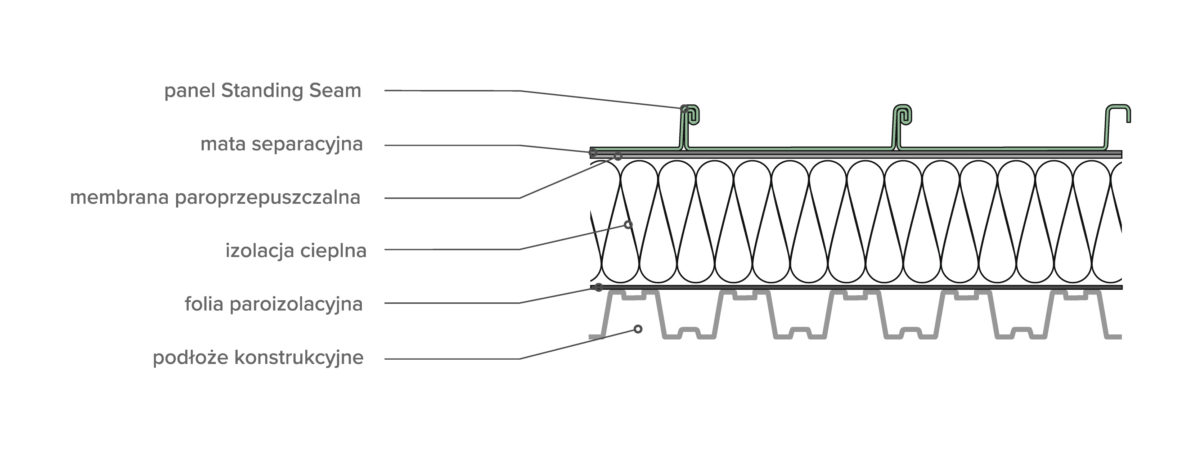

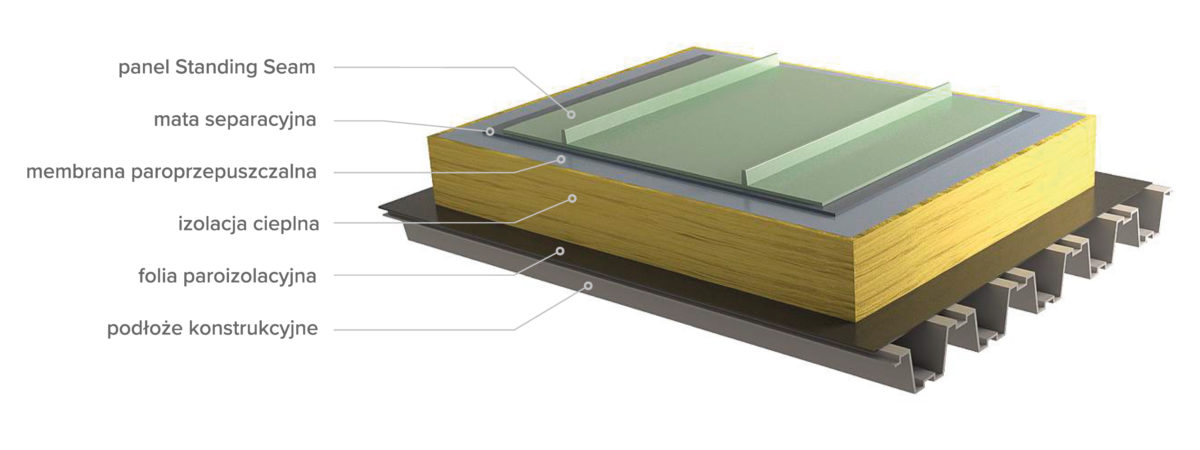

Typ 2 – dach, podkonstrukcja przemysłowa z wysokiego trapezu
typ 2
typ 2
Typ 3 – ściana, podkonstrukcja drewniana
typ 3
typ 3




Komponenty Standing Seam

Koszt wypożyczenia urządzenia oraz warunki reguluje cennik, prosimy o zapoznanie się.

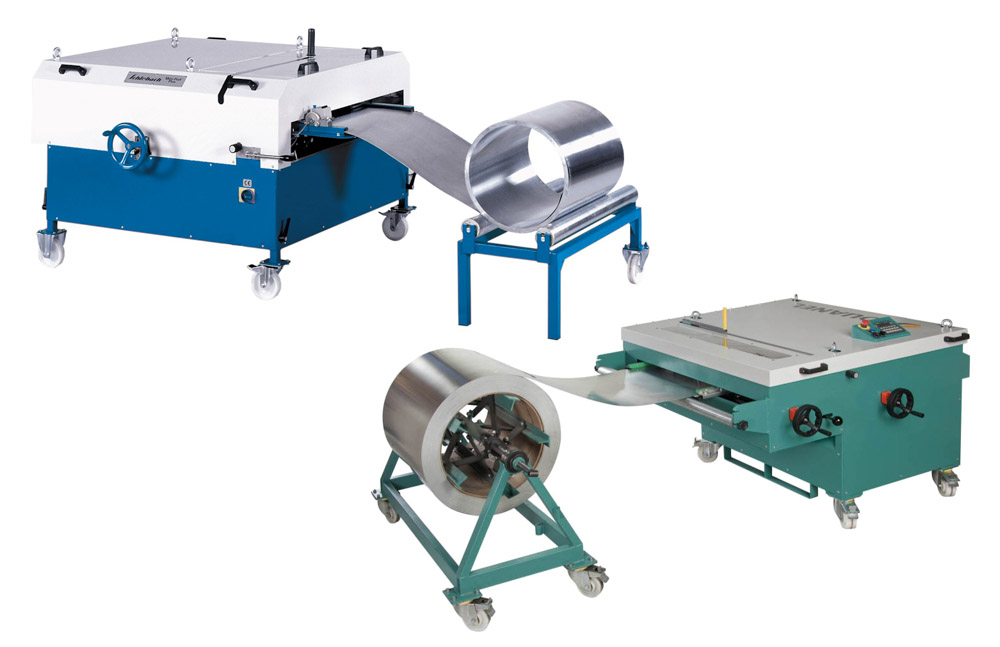

Profilarki firm Schlebach oraz Jouanel

Wysokiej jakości urządzenia umożliwiają załadowanie wąskich kręgów blachy w zakresie szerokości 230 – 850 mm i profilowanie zamków do felcowania po obydwóch stronach o przekroju identycznym jak prefabrykowane panele. Długość paneli ustawiania elektromechanicznie/elektronicznie, nożyce krążkowe poprzeczne ręczne, w maszynie Jouanel dodatkowo rozkrój wzdłużny. Waga maszyn ok. 315/496 kg, zasilanie 230 V, moc 1,1/1,5 kW, w zestawie rolkowy rozwijak do blachy o nośności 300 kg. Maksymalna waga kręgu do profilowania na budowie to 150kg.

Firma Bratex Dachy dysponuje dwoma maszynami: Schlebach Mini-Prof-Plus oraz Jouanel Probac-HT.

Profilarki firm Schlebach oraz Jouanel
Zaginarka do łuków firmy Schlebach model RBM-25
Zaginarka do łuków firmy Schlebach model RBM-25

Specjalistyczne urządzenie do tworzenia luków z paneli do felcowania. Zakres szerokości paneli 300 – 800 mm, promień minimalny dla blach aluminiowych 400 mm, dla blach stalowych 1500 mm. Waga maszyny 230 kg, zasilanie 230 V 1,1 kW.

Felcarka do zamków firmy Schlebach model Spider
Felcarka do zamków firmy Schlebach model Spider

Falcownica nowej generacji o lekkiej i kompaktowej
budowie, służąca do zamykania rąbka do postaci kątowej lub do postaci rąbka stojącego podwójnego w wysokościach 25/32 lub 38 mm. Mocny, dwubiegowy silnik wyposażony jest w regulację prędkości pracy, co umożliwia uzyskanie maksymalnej prędkości roboczej, wynoszącej 14 m/min. Urządzenie potrafi zamykać również profile łukowe o minimalnym promieniu 600 mm. Maszyna zaopatrzona jest w elektroniczne zabezpieczenie przed opuszczeniem toru jazdy oraz zdalne przewodowe sterowanie.

Narzędzie do zakańczania rąbka firmy Freund
Narzędzie do zakańczania rąbka firmy Freund

Profesjonalna obcinarka kształtowa finiszująca rąbek przy okapach i nie tylko. Obcina schodzące się ściany rąbka równo po łuku umożliwiając ich poprawne i estetyczne zaklepanie.





Klipsy montażowe profesjonalne BJARNES

Panele systemu Standing Seam montuje się do podłoża za pomocą klipsów montażowych stałych lub przesuwnych. Oferujemy profesjonalne najwyższej jakości klipsy szwedzkiej firmy BJARNES lub niemieckiej REES.

Klipsy wykonane są ze stali węglowej ocynkowanej lub ze stali nierdzewnej. Klipsy montażowe ocynkowane stosuje się tylko do paneli stalowych, natomiast nierdzewne do stalowych, aluminiowych i z blachy cynkowej.

Dobór klipsów uwarunkowany jest rodzajem i przekrojem podłoża.

Klips przesuwny
do podłoża twardego
Klips stały
do podłoża twardego
Klips przesuwny
do podłoża z miękką izolacją, do zastosowania ze specjalnym kołkiem
Klips stały
do podłoża z miękką izolacją, do zastosowania ze specjalnym kołkiem
Klips przesuwny
do podłoża z twardą izolacją, do zastosowania ze specjalnym kołkiem
Klips stały
do podłoża z twardą izolacją, do zastosowania ze specjalnym kołkiem
Folie, maty i membrany dachowe

Folie, maty i membrany dachowe

W zależności od przekroju podkonstrukcji zaprojektowanej przez architekta wymagane są różne rodzaje podłoży pod blachę.

  • Folia paroizolacyjna stanowiąca izolację przeciwwilgociową.
  • Membrana paroprzepuszczalna, będąca częścią systemu wentylacyjnego, jednostronnie filtrująca parę wodną, która skrapla się na spodniej stronie paneli.
  • Mata separacyjna (oplot) o wysokości kilku milimetrów oddzielająca panele Standing Seam od podłoża, zapewniając wymaganą wentylację przestrzeni (niezbędna przy panelach z blachy cynkowej).
  • Mata strukturalna, złożona z membrany paroprzepuszczalnej na spodzie oraz maty separacyjnej, stosowana by zapobiec wnikaniu skroplin w podłoże, na którym ułożono panele Standing Seam.
